激光劃線機治具磨損對精度的影響分析

激光劃線機治具磨損對精度的影響分析

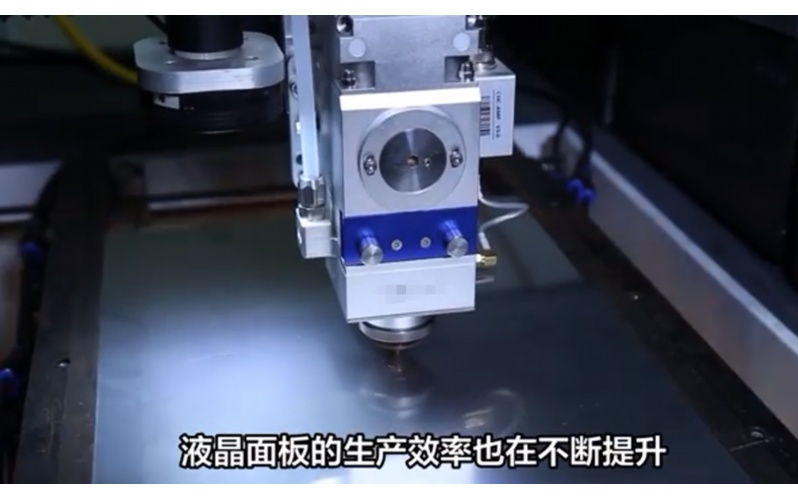

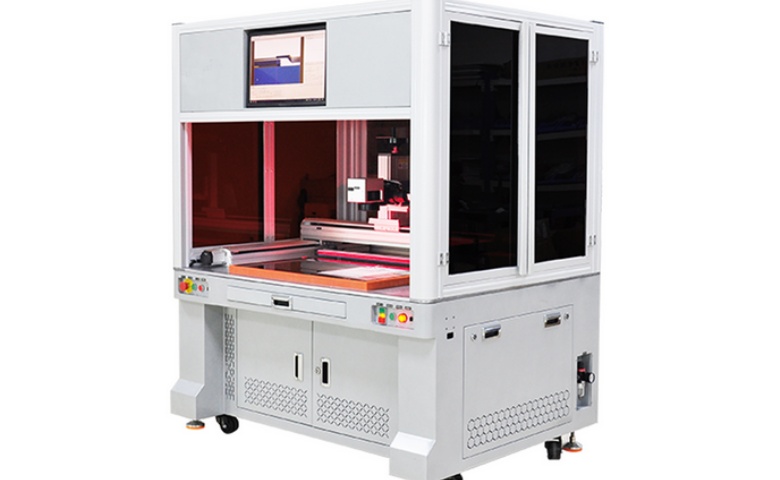

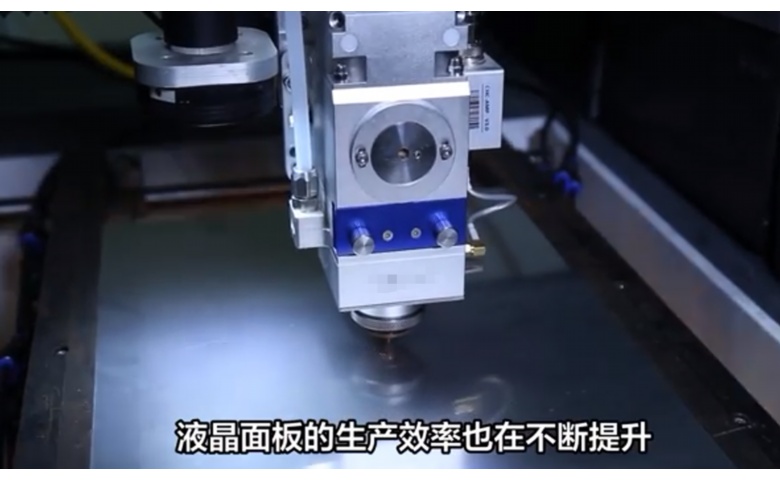

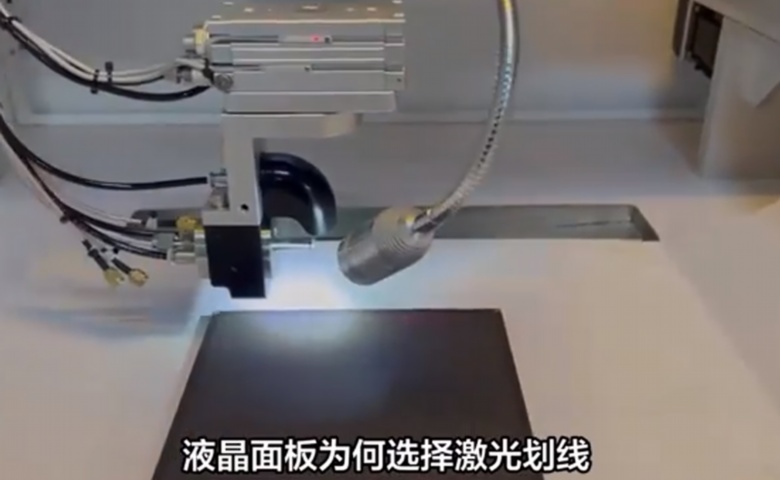

激光劃線機作為一種高精度加工設備，廣泛應用于電子制造、汽車工業、航空航天等領域，其主要功能是通過激光束在工件表面進行精確的劃線、標記或切割。治具（Jig）在激光劃線過程中扮演著關鍵角色，它用于固定和定位工件，確保激光束能夠按照預設路徑準確操作。然而，治具在長期使用中不可避免會出現磨損，這種磨損會直接影響到激光劃線機的整體精度。本文將深入分析治具磨損對激光劃線機精度的影響，探討磨損的原因、后果、檢測方法及預防措施，旨在為行業從業者提供實用的維護建議，確保生產質量的穩定性。

一、治具磨損的原因分析

治具磨損是多種因素共同作用的結果，主要包括機械摩擦、材料疲勞、環境因素和使用頻率等。首先，機械摩擦是治具磨損的最直接原因。在激光劃線過程中，工件與治具之間頻繁接觸和相對運動，導致治具表面逐漸磨損。例如，在高速生產線中，治具需要反復夾持和釋放工件，這種循環應力會加速治具材料的損耗。其次，材料疲勞也是一個重要因素。治具通常由金屬或高強度聚合物制成，長期承受載荷后，材料內部會產生微裂紋和塑性變形，從而降低其剛性和精度。環境因素如灰塵、濕度和溫度變化也會加劇磨損；例如，在潮濕環境中，治具可能發生腐蝕，而在高溫條件下，材料的熱膨脹會改變治具的尺寸穩定性。最后，使用頻率高或負載大的生產線會顯著縮短治具的使用壽命。據統計，在連續運行的激光劃線設備中，治具的平均磨損周期可能短至數月，如果不加干預，磨損會迅速累積，影響整體設備性能。

二、治具磨損對精度的影響

治具磨損對激光劃線機精度的影響是多方面的，主要體現在位置誤差、劃線準確性、重復性和生產效率上。首先，位置誤差是磨損最直接的表現。當治具表面磨損后，其定位功能減弱，工件在固定過程中可能出現微小位移。例如，一個原本設計精度為±0.01mm的治具，如果磨損達到0.05mm，就可能導致激光劃線位置偏移同等量級，從而在精密電子元件劃線中產生廢品。其次，劃線準確性受損。激光劃線依賴于治具確保工件與激光頭的相對位置穩定；磨損后，治具的支撐面不平整或夾緊力不均，會引起激光焦點偏移，導致劃線寬度不均、深度不一致，甚至出現斷線現象。這在半導體制造中尤為關鍵，因為微米級的誤差就可能使整個芯片失效。第三，重復性差是另一個嚴重后果。磨損的治具無法保證批量生產中的一致性，同一批工件的劃線結果可能出現顯著差異，增加了質量控制的難度。最后，從生產效率角度看，治具磨損會提升廢品率和設備停機時間。數據顯示，在未及時維護的情況下，治具磨損可導致生產線廢品率上升10%以上，同時因頻繁調整和更換治具，設備利用率下降，間接增加生產成本。總之，治具磨損不僅削弱了激光劃線機的核心優勢——高精度，還可能引發連鎖反應，影響整個生產系統的穩定性和經濟效益。

三、治具磨損的檢測方法

為了mitigating治具磨損的影響，及時檢測是關鍵。常用的檢測方法包括視覺檢查、測量工具應用、自動化檢測和定期校準。視覺檢查是最基礎的方式，通過肉眼或放大鏡觀察治具表面是否有劃痕、凹陷或腐蝕痕跡。這種方法簡單快捷，但依賴于操作員的經驗，可能無法發現微觀磨損。測量工具應用則更為精確，例如使用卡尺、千分尺或三坐標測量機（CMM）對治具的關鍵尺寸進行量化評估。如果治具的定位孔或夾持面尺寸超出公差范圍（通常為±0.02mm以內），即可判斷為磨損。自動化檢測是近年來的發展趨勢，通過集成傳感器和物聯網技術，實時監控治具的狀態。例如，在激光劃線機上安裝位移傳感器，可以持續監測治具與工件的接觸力變化，一旦發現異常，系統自動報警。這種方法能實現預測性維護，減少人為誤差。定期校準則是通過實際測試來驗證精度，例如使用標準工件進行劃線測試，并比對結果與設計值。如果劃線偏差超過允許范圍，說明治具可能需要維修或更換。綜合應用這些方法，可以及早發現磨損問題，避免精度損失擴大。在實際操作中，建議結合生產節拍制定檢測計劃，例如每運行500小時進行一次全面檢查，以確保治具處于最佳狀態。

四、預防和維護措施

預防治具磨損需要從設計、材料選擇、日常維護和更換策略等多方面入手。首先，在設計階段，應優化治具結構，減少應力集中點，例如采用圓弧過渡而非直角，以分散載荷。同時，選擇高強度、耐磨的材料，如硬化鋼或陶瓷復合材料，可以顯著延長治具壽命。研究表明，使用表面處理技術（如鍍鉻或氮化）能將治具耐磨性提高30%以上。其次，日常維護至關重要。定期清潔治具表面，去除灰塵和碎屑，可以減少摩擦磨損；適當潤滑移動部件（如夾緊機構）也能降低磨損速率。但需注意，潤滑劑的選擇應避免污染工件，尤其在潔凈室環境中。第三，實施預防性更換策略?；跉v史數據和檢測結果，設定治具的使用壽命閾值，例如在磨損量達到設計公差的80%時提前更換，避免突發故障。此外，培訓操作人員正確使用治具，避免過載或不當操作，也是減少磨損的有效手段。最后，利用數字化工具進行管理，例如建立治具維護數據庫，記錄每次檢測和維修記錄，實現全生命周期監控。通過這些措施，不僅可以最小化治具磨損對精度的影響，還能提升設備整體可靠性和生產效率。企業應將其納入質量管理體系，形成標準化流程，以確保激光劃線機長期穩定運行。

結論

治具磨損是激光劃線機精度下降的一個重要因素，其影響從微觀的位置誤差到宏觀的生產效率損失，不容忽視。通過分析磨損原因，我們可以識別出機械摩擦、材料疲勞和環境因素等關鍵驅動因素；而影響方面，則突出了位置精度、劃線準確性和重復性的惡化。及時檢測和預防維護是應對這一問題的核心，結合視覺檢查、測量工具和自動化技術，可以及早干預。同時，從設計到日常管理的全流程措施，能有效延長治具壽命，保障激光劃線機的高精度性能。在工業4.0和智能制造的背景下，企業應更加重視治具維護的數字化和預防性，以提升競爭力。總之，只有將治具磨損管理作為日常運營的一部分，才能確保激光劃線機在高速、高精度的生產環境中持續發揮價值。

常見問題解答（FAQ）

1.什么是激光劃線機治具？

激光劃線機治具是一種用于固定和定位工件的輔助工具，通常由金屬或高分子材料制成。它的主要作用是確保工件在激光劃線過程中保持穩定位置，從而提高劃線的準確性和一致性。治具的設計根據工件形狀和加工要求定制，是激光劃線機高精度操作的關鍵組成部分。

2.治具磨損的主要原因是什么？

治具磨損的主要原因包括機械摩擦（工件與治具間的反復接觸）、材料疲勞（長期載荷導致的微裂紋）、環境因素（如灰塵、濕度引起的腐蝕）以及高頻率使用。這些因素共同作用，加速治具表面的損耗和尺寸變化，最終影響其性能。

3.如何檢測治具是否磨損？

檢測治具磨損的方法有多種：可以通過視覺檢查觀察表面痕跡；使用測量工具如卡尺或三坐標測量機量化尺寸偏差；或者集成自動化傳感器實時監控狀態。定期進行劃線測試校準也是一種實用方式，能直接反映磨損對精度的影響。

4.磨損對精度的影響有多大？

磨損對精度的影響可能非常顯著，例如導致位置誤差增加0.05mm以上，使劃線出現偏移或不均勻，嚴重時廢品率可上升10%以上。在精密行業中，這種誤差可能造成產品功能失效，因此及時處理磨損至關重要。

5.如何預防治具磨損？

預防治具磨損的措施包括：選擇耐磨材料并優化治具設計；定期清潔和潤滑；實施預防性維護計劃，如每500小時檢查一次；培訓操作人員正確使用；以及建立數字化記錄系統跟蹤治具狀態。這些方法能有效延長治具壽命，減少精度損失。
