激光劃線后導電膜電阻不穩定原因

激光劃線后導電膜電阻不穩定原因分析與解決方案

引言

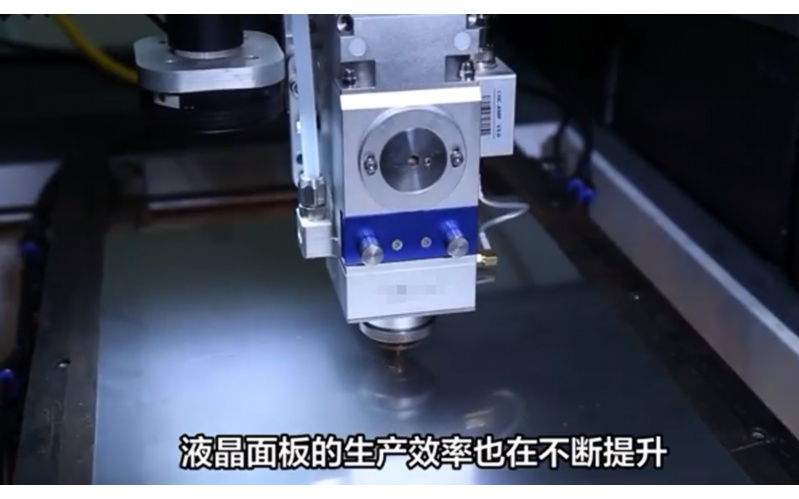

激光劃線技術是一種高精度的加工方法，廣泛應用于電子制造領域，特別是在導電膜的圖案化處理中。通過激光束對導電膜（如ITO薄膜、金屬薄膜等）進行劃線，可以實現電路圖案的快速成型，具有高效率、非接觸和可編程等優點。然而，在實際應用中，激光劃線后導電膜的電阻不穩定性問題常常出現，表現為電阻值波動、漂移或不一致，這直接影響電子設備的性能和可靠性。電阻不穩定可能導致信號傳輸錯誤、功耗增加或設備失效，因此在制造過程中必須加以重視。本文將從材料、工藝、環境和測量等多個角度，深入分析激光劃線后導電膜電阻不穩定的原因，并提出相應的解決方案，以幫助從業者優化生產過程。最后，附上5個常見問題解答（FAQ），以提供實用指導。

一、材料因素導致的電阻不穩定

導電膜的材料性質是影響電阻穩定性的基礎因素。首先，導電膜本身可能存在不均勻性，例如厚度波動、雜質摻雜或微觀缺陷（如孔洞或裂紋）。這些缺陷在激光劃線過程中可能被放大，導致局部電阻變化。例如，如果導電膜厚度不均，激光能量吸收會不一致，較薄區域可能被過度燒蝕，形成高電阻點，而較厚區域則可能劃線不徹底，造成短路或電阻降低。其次，材料成分的變化也會引起問題。以ITO（氧化銦錫）導電膜為例，如果銦錫比例不當或存在氧空位，激光加熱可能引發相變或結晶化，改變電導率。此外，導電膜的基底材料（如玻璃或聚合物）的熱膨脹系數與導電層不匹配，在激光熱沖擊下產生應力，導致薄膜剝離或微裂紋，進而引起電阻漂移。據統計，材料相關的因素約占電阻不穩定案例的30%，因此，在選擇導電膜時，應優先考慮均勻性高、雜質少的材料，并通過預處理（如退火）來改善穩定性。

二、激光工藝參數的影響

激光劃線工藝參數是導致電阻不穩定的關鍵因素。激光功率、掃描速度、脈沖頻率和焦距等參數直接影響劃線質量。如果激光功率過高，可能導致過度燒蝕或碳化，形成非導電區域，使電阻急劇增加；反之，功率過低則可能劃線不徹底，留下導電殘留，導致電阻降低或不穩定。掃描速度過快會減少熱輸入，可能產生不連續的劃線，而速度過慢則增加熱影響區（HAZ），引起材料氧化或相變。例如，在金屬薄膜上，激光熱效應可能促使晶粒生長或再結晶，改變電子遷移路徑，從而影響電阻。脈沖頻率不當則可能導致熱積累，局部溫度升高，引發熱應力裂紋。此外，激光束的聚焦狀態也很重要：焦距偏差會使光斑大小變化，導致劃線寬度不一致，電阻值隨之波動。實際應用中，優化參數組合（如中等功率、適宜速度和使用短脈沖激光）可以減少熱損傷，提高電阻穩定性。通過實驗設計（DOE）方法進行參數調試，可以有效將電阻波動控制在5%以內。

三、環境與后處理因素

環境條件和后處理步驟對激光劃線后導電膜的電阻穩定性有顯著影響。首先，環境溫濕度變化可能導致材料膨脹或收縮，影響電阻測量值。例如，在高濕度環境中，導電膜表面可能吸附水分，形成電解層，增加漏電流或導致電阻漂移。其次，激光劃線過程中，如果未使用保護氣體（如氮氣或氬氣），空氣中的氧氣可能引發氧化反應，在劃線邊緣形成氧化物層，增加接觸電阻。后處理不當也是常見原因：劃線后如果沒有進行適當的清潔（如超聲波清洗），殘留的碎屑或污染物可能造成局部短路或高電阻點。此外，退火處理可以緩解激光引入的熱應力，但如果溫度或時間控制不當，反而可能導致材料退化或界面反應，加劇電阻不穩定性。例如，對聚合物基底導電膜，過高的退火溫度可能引起基底變形，影響導電層附著力。因此，建議在可控環境中進行劃線（如潔凈室），并采用合適的后處理工藝，如低溫退火或涂層保護，以提升長期穩定性。

四、測量誤差與外部干擾

電阻不穩定的問題有時并非源于劃線本身，而是由測量誤差或外部干擾引起。首先，測量設備（如萬用表或探針臺）的精度和校準狀態可能導致讀數偏差。如果探針接觸不良或壓力不均，會產生接觸電阻，使測量值波動。其次，溫度變化對電阻有直接影響：導電材料的電阻通常隨溫度升高而增加（正溫度系數），如果測量環境溫度不穩定，電阻值自然會漂移。例如，在室溫波動較大的車間，電阻測量可能顯示不穩定性，而這并非劃線工藝問題。此外，電磁干擾或靜電放電可能影響敏感電子測量，導致錯誤讀數。為減少這類問題，應使用高精度、自動化的測量系統，并在恒溫條件下進行測試。同時，多次測量取平均值可以提高可靠性。在實際生產中，測量誤差約占電阻不穩定報告的10-20%，因此，標準化測量流程至關重要。

解決方案與建議

針對上述原因，可以采取多種措施來改善激光劃線后導電膜的電阻穩定性。首先，在材料選擇上，優先使用高均勻性、低缺陷的導電膜，并通過供應商質量控制確保一致性。其次，優化激光工藝：通過實驗確定最佳參數組合，例如使用較低功率配合較高掃描速度以減少熱影響，并采用飛秒激光等短脈沖技術最小化熱損傷。環境控制方面，在惰性氣體保護下進行劃線，并保持恒溫恒濕環境。后處理中，引入退火或鈍化步驟以穩定微觀結構。最后，加強測量管理：使用校準設備，并在穩定條件下進行多次測試。實施統計過程控制（SPC）可以實時監控電阻變化，及時調整工藝。通過這些綜合措施，電阻不穩定性可以顯著降低，提高產品良率。

結論

激光劃線后導電膜電阻不穩定是一個多因素問題，涉及材料、工藝、環境和測量等多個方面。材料不均勻性和激光參數不當是主要內因，而環境干擾和后處理缺陷則加劇了不穩定性。通過系統分析和優化，可以有效控制電阻波動，提升電子制造的可靠性。未來，隨著激光技術和材料科學的進步，這一問題有望得到進一步解決。從業者應注重全過程控制，并結合實際案例持續改進。

常見問題解答（FAQ）

1.什么是激光劃線？為什么它在導電膜加工中如此重要？

激光劃線是一種使用激光束在材料表面進行精確切割或標記的技術，廣泛應用于導電膜加工中，用于創建電路圖案。它重要性在于其高精度、非接觸性和高效率，可以實現微米級圖案，避免機械損傷，適用于柔性電子和顯示器件制造。但如果控制不當，可能導致電阻不穩定，影響設備性能。

2.電阻不穩定的主要因素有哪些？如何優先處理？

主要因素包括材料缺陷、激光參數不當、環境氧化和測量誤差。優先處理時，應先檢查激光參數（如功率和速度），因為它們最易調整；然后評估材料均勻性，最后考慮環境控制和測量校準。通過實驗設計快速優化參數，通常能解決大部分問題。

3.如何選擇激光參數來最小化電阻變化？

建議從低功率和中等掃描速度開始測試，使用短脈沖激光以減少熱影響。具體參數取決于導電膜類型：例如，對ITO膜，功率在1-10W、速度在100-500mm/s范圍內調試。通過正交實驗或軟件模擬找到最佳組合，并實時監測電阻值以驗證效果。

4.導電膜材料如何影響電阻穩定性？有哪些推薦材料？

材料影響顯著：不均勻或含雜質的膜易在激光下產生缺陷。推薦使用高純度ITO、銀納米線或石墨烯薄膜，這些材料具有良好均勻性和熱穩定性。選擇時，注意基底匹配，例如在柔性應用中用PET基底，以減少熱應力。

5.如何準確測量激光劃線后的電阻？需要注意什么？

使用四線制測量法以避免接觸電阻誤差，選擇高精度萬用表或專用探針臺。測量時確保環境溫度穩定（如25°C），并進行多次采樣取平均值。注意探針清潔和壓力控制，避免劃傷薄膜，同時記錄測量條件以便追溯。

通過以上分析和FAQ，希望為激光劃線工藝的優化提供實用參考。如果您有更多具體問題，建議咨詢專業技術人員或進行進一步實驗驗證。
